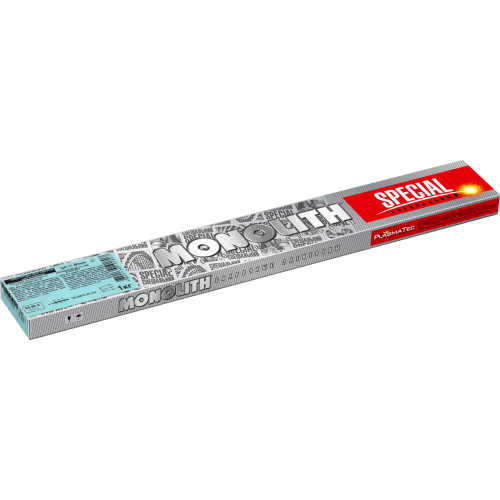

Електроди Моноліт ЦЛ-11, Ø3мм, 1,0кг, для нержавійки

ВИД ПОКРИТТЯ – основне AWS A 5.4:E 347-15 ISO 3581-А - E 19 9 Nb В 22 ГОСТ 9466-75 10052-75 Э-08Х20Н9Г2Б-ЦЛ-11-d-ВД Е 2005-Б 20 ТУ У 13668923.001-97 ПРИЗНАЧЕННЯ ТА ОБЛАСТЬ ЗАСТОСУВАННЯ Електроди ЦЛ-11 призначені для зварювання відповідальних виробів з корозійностійких хромонікелевих сталей марок 12Х18Н10Т, 12Х18Н9Т, 08Х18Н12Т, 08Х18Н12Б і т.п., які працюють в агресивних середовищах, коли до металу шва пред'являють вимоги стійкості до міжкристалічної корозії. УМОВИ ЗАСТОСУВАННЯ Коефіцієнт наплавлення 11 г. / А.ч. Продуктивність зварювання - 1,5 кг / год. Витрати електродів на 1 кг наплавленого металу 1,7 кг. Перед зварюванням електродами ЦЛ-11 поверхню, що зварюється необхідно очистити від всіх забруднень. При зварюванні підтримувати коротку дугу і здійснювати зварювання по можливості вузькими валиками (без поперечних коливань). Електроди просторових положеннях, за винятком вертикального зверху-вниз. Електроди діаметром понад 4,0 мм застосовуються для зварювання у всіх положеннях, окрім стельового і вертикального. ОСОБЛИВІ ВЛАСТИВОСТІ Зварювальні електроди ЦЛ-11 розроблені для зварювання ємностей і з'єднання вузлів конструкцій в харчовій, хімічній та інших видах промисловості, що працюють в агресивному середовищі і при високих температурах (до 450˚С). Однією з відмінних рис марки ЦЛ-11 є те, що вони рекомендовані при роботі з конструкціями, що мають підвищені вимоги відносно стійкості до утворення міжкристалічної корозії. ПРОГАРТОВУВАННЯ ПЕРЕД ЗВАРЮВАННЯМ При нормальних умовах зберігання не потребують прокалювання перед зварюванням. У разі зволоження прокалювання перед зварюванням: 180-200 °С 60 хвилин. ХІМІЧНИЙ СКЛАД НАПЛАВЛЕНОГО МЕТАЛУ, % C Si Mn Cr Ni Nb S P 0,05-0,12 ≤ 1,3 1,0-2,5 18,0-22,0 8,0-10,5 0,7-1,30 ≤ 0,020 ≤ 0,030 Зварювання проводити постійним струмом зворотної полярності, "+" на електроді, або змінному струмі від трансформатора з напругою холостого ходу не більше 50 В. ВМІСТ ФЕРИТНОЇ ФАЗИ В НАПЛАВЛЕНОМУ МЕТАЛІ - 2,5-10%. МЕХАНІЧНІ ВЛАСТИВОСТІ МЕТАЛУ ШВА Тимчасовий опір, Н/мм2 Відносне видовження, % Ударна в’язкість, Дж/см2 ≥ 540 ≥ 22 ≥ 80 ПАКУВАЛЬНІ ДАНІ Діаметр, мм Довжина, мм Сила зварювального струму, А Кількість електродів в пачці, шт Вага пачки, кг 3,0 350 50-90 37-39 1 4,0 450 110-150 21-22 1 ПОЛОЖЕННЯ ШВІВ ПРИ ЗВАРЮВАННІ РА РВ РС PF PG PE PD ДСТУ EN ISO 6947 СЕРТИФІКАЦІЯ Сертифиікат відповідності системі сертифікації УкрСЕПРО
